Meten is weten. Wij bewijzen het.
Eén lichtpuls de vezel in — en het complete netwerk wordt zichtbaar: elke las, elke connector, elke kilometer. Tot op de meter nauwkeurig.

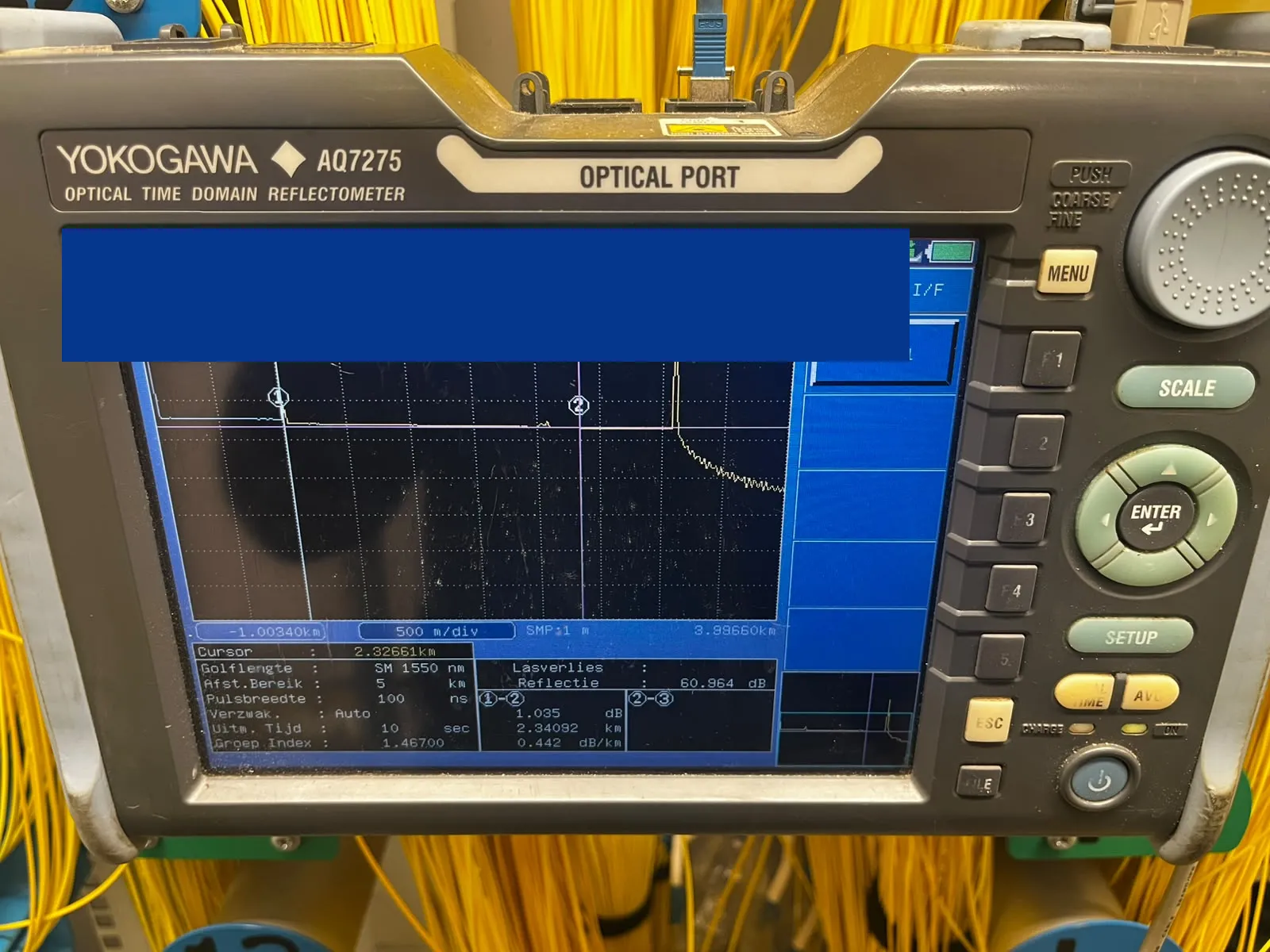

Wat doet een OTDR?
Een OTDR (Optical Time Domain Reflectometer) stuurt korte, krachtige lichtpulsen de vezel in en luistert vervolgens naar wat er terugkomt. Overal in de vezel kaatst een minuscuul deel van het licht terug — en bij elke "gebeurtenis" in het glas verandert dat patroon. Omdat de lichtsnelheid in glas bekend is, rekent het apparaat exact uit op welke afstand iets gebeurt.
Het resultaat is een grafiek — de trace — die leest als een röntgenfoto van het netwerk. Een vlak aflopende lijn is gezonde vezel. Een klein trapje omlaag? Een las. Een scherpe piek? Een connector die licht reflecteert. Een steile val naar beneden? Daar eindigt de vezel — of zit een breuk.
Wij meten standaard op de gangbare golflengtes 1310 en 1550 nm, en waar de opdrachtgever het vraagt ook op 1625 nm. Door op meerdere golflengtes te meten, vallen ook knelpunten op die op één golflengte verborgen blijven — zoals een te krappe bocht, die op 1550 nm veel harder "zichtbaar" is dan op 1310 nm.
Lees zelf een OTDR-trace
Deze meting tekent zichzelf. Beweeg over de grafiek en ontdek wat elke gebeurtenis betekent.
Wat wij in de grafiek zien
- Lassen — een kleine stap omlaag zonder reflectie. Goed gelast: minder dan 0,1 dB. Te hoog? Dan gaat de las opnieuw.
- Connectoren — een piek (reflectie) met een stapje verlies. Vuile of beschadigde connectoren vallen hier direct door de mand.
- Macrobends — te krappe bochten lekken licht, vooral op 1550/1625 nm. Onzichtbaar van buiten, glashelder in de trace.
- Breuken — een abrupt einde met sterke reflectie, exact gelokaliseerd. Bij storingen is dit goud waard: wij weten waar te graven vóór de schop de grond in gaat.
- Vezeldemping — de helling van de lijn zelf. Wijkt die af van ±0,2 dB/km op 1550 nm, dan is er iets met de kabel aan de hand.
Een trace beoordelen is een vak: een "ghost" (spookreflectie) kan op een echte connector lijken, en een te lange dode zone verbergt gebeurtenissen vlak na een piek. Daarom kiezen wij pulsbreedte en meetbereik per situatie — en meten we van twee kanten als het ertoe doet.
Waarom een meetrapport waarde heeft
Een glasvezelnetwerk gaat tientallen jaren mee — maar alleen als het goed gebouwd is. Het meetrapport is het bewijs. Voor opdrachtgevers betekent een complete rapportage: aantoonbare kwaliteit bij oplevering, een nulmeting voor latere storingsanalyse en een sterk dossier richting hún klanten.
Bij HV Infra is rapportage geen sluitstuk maar standaard onderdeel van het werk. Elke gemeten vezel krijgt zijn trace, elke oplevering zijn rapport: per vezel de events, verliezen en totaaldemping, getoetst aan de norm van het project. Twijfelgevallen lossen we op vóór we het rapport versturen — niet erna.

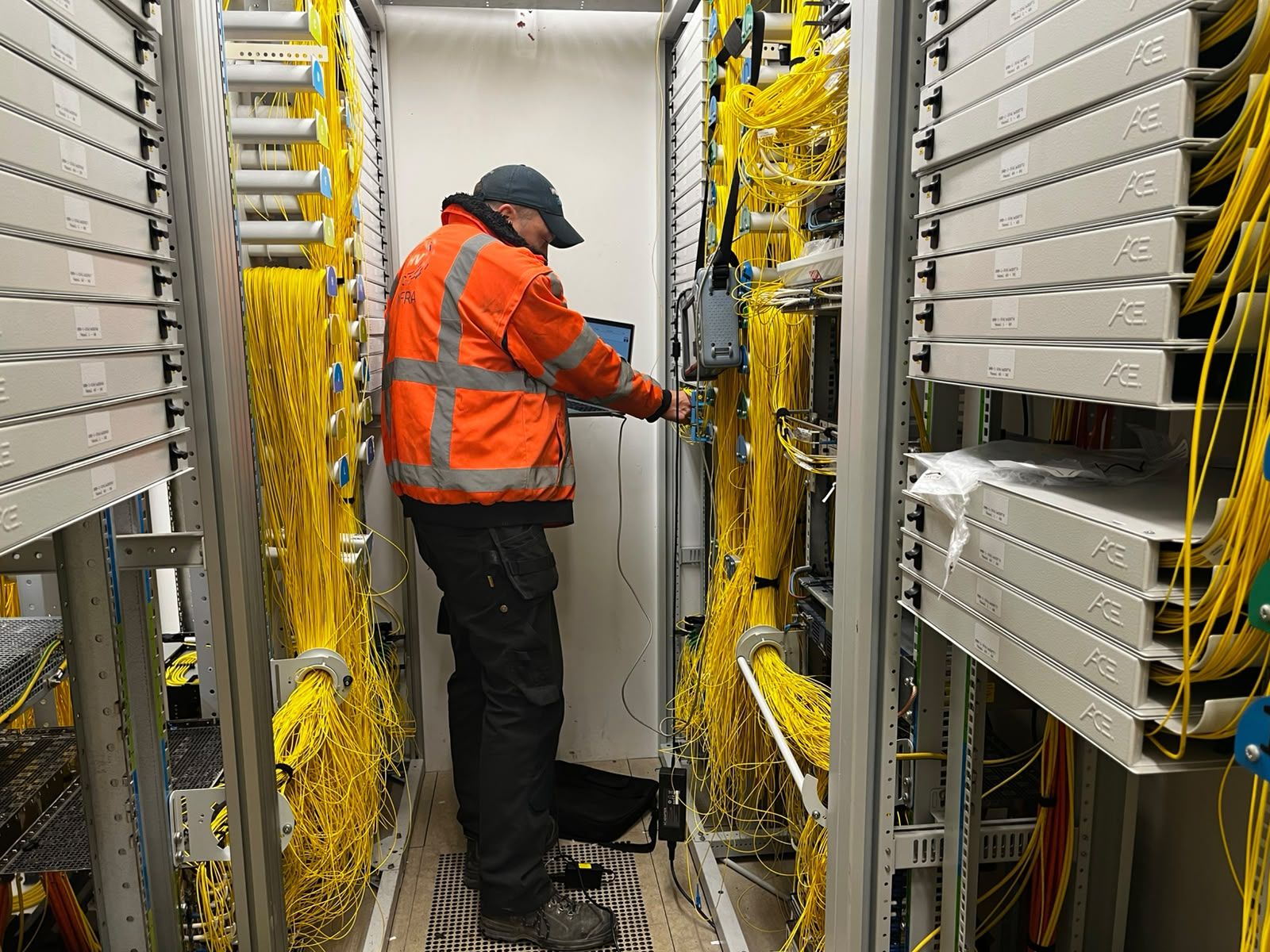

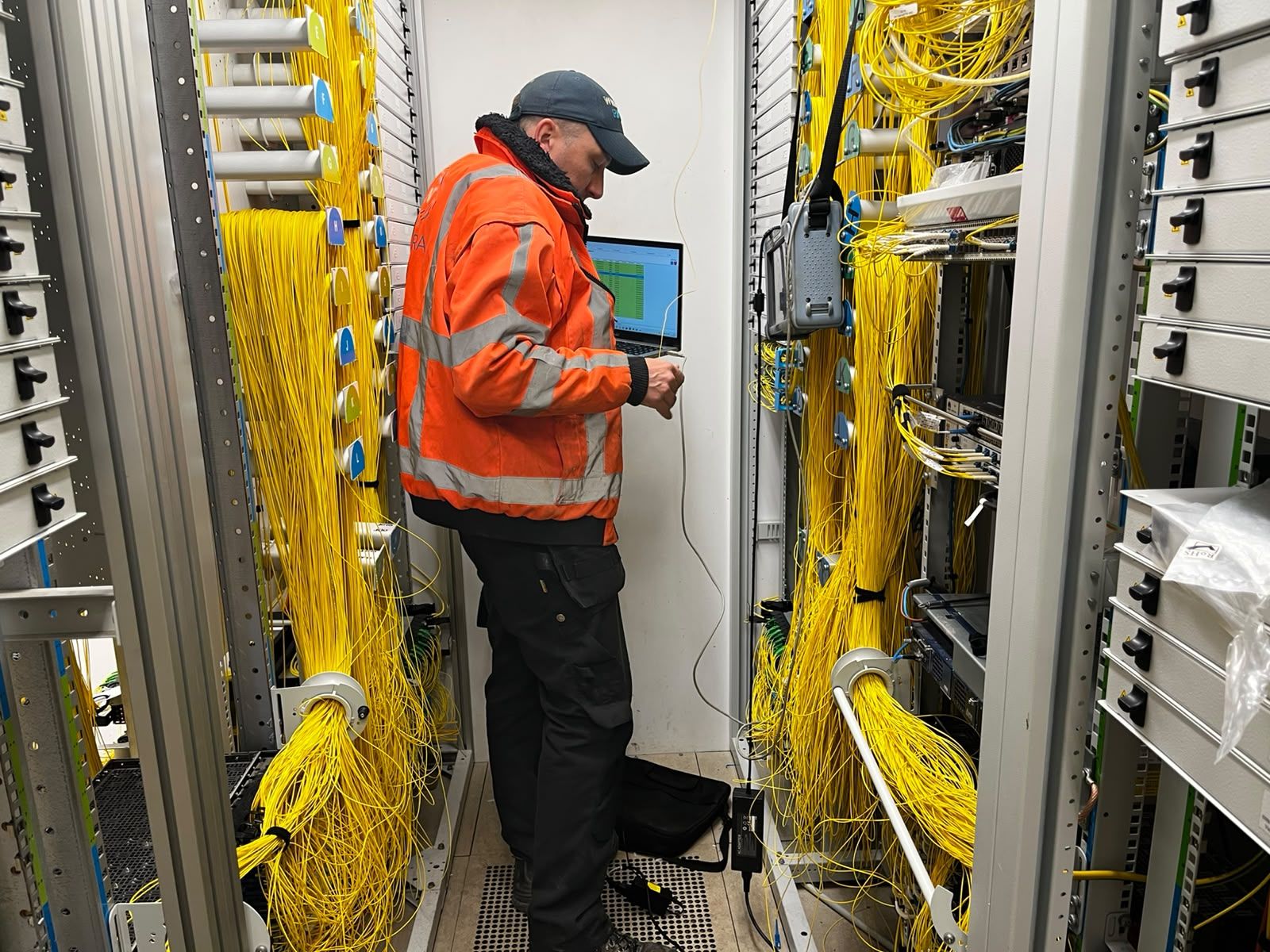

Ons meetproces in het kort: meetplan opstellen → launch-vezel aansluiten → meten op 1310/1550 nm → traces beoordelen → afwijkingen herstellen en opnieuw meten → rapport opleveren. Geen vezel het rapport in zonder dat hij door de keuring is.
Netwerk laten doormeten?
Nulmeting, oplevermeting of storingsanalyse — wij meten en rapporteren door heel Nederland.
